自动辊道擦拭器——介绍

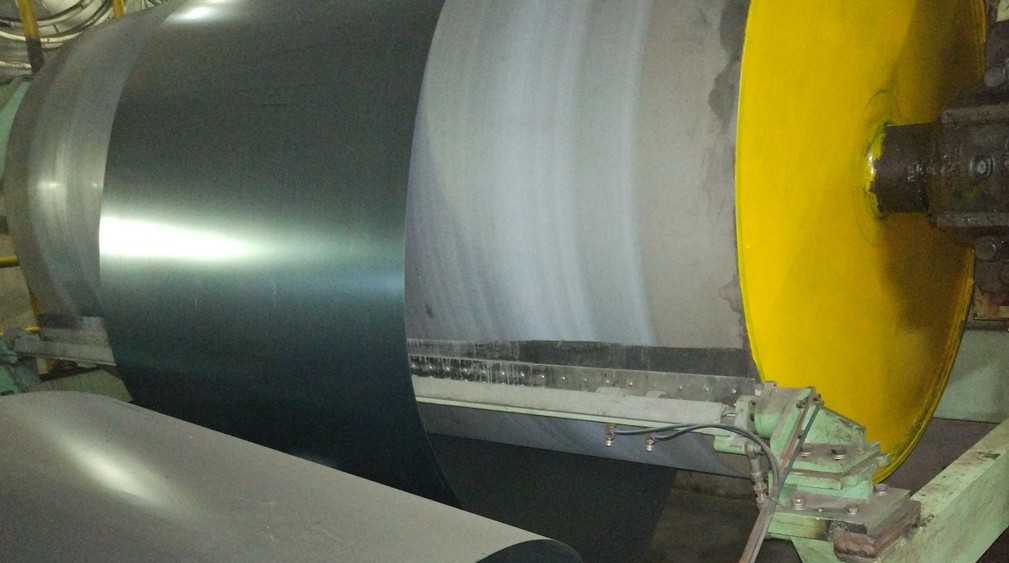

武钢安装前刮刀

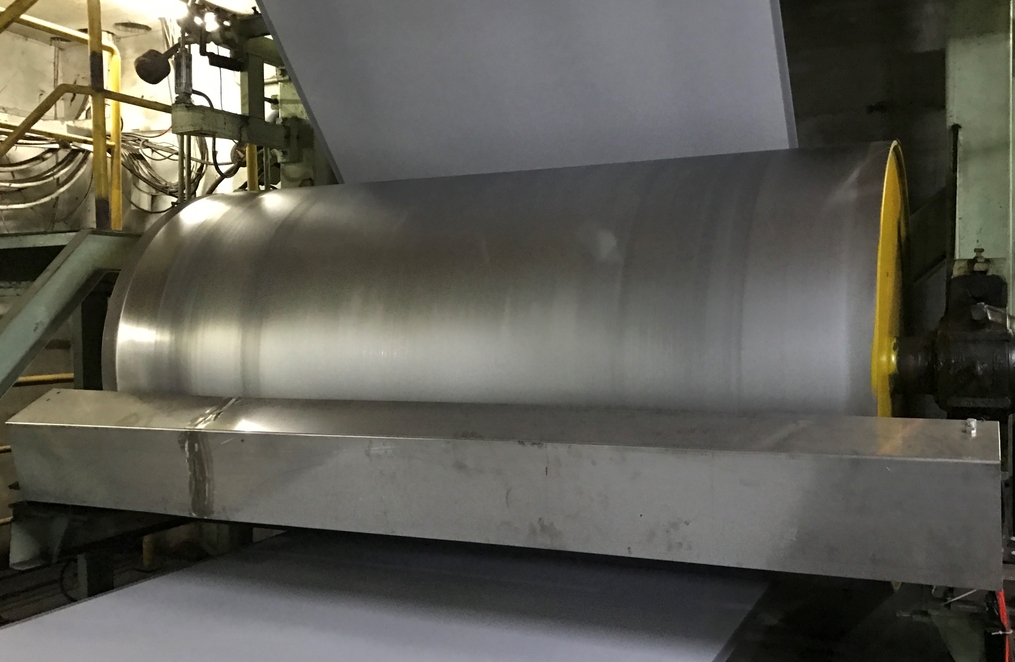

武钢使用20小时

自动辊道擦拭器

镀锌/连退机组辊道表面清理

冷轧企业的镀锌/连退线使用大量辊道作为转向辊、张力辊等，钢板经过这些辊道时会将表面残留的铁粉、锌粉及灰尘粘接在辊面，随着生产进行这些残留在辊面的脏物有再次污染钢板表面造成质量缺陷，为此我们开发辊道自动擦拭器专门用于擦拭这些辊道的清理，避免钢板表面二次污染导致的质量缺陷。

01 生产现状

传统辊道擦拭器采用刮刀，其特点：

一、清除大颗粒杂质效果明显

二、对于粉尘等小颗粒杂质无法清除

三、更换备件工作量大

四、结构相对复杂，维护量大

02 自动辊道擦拭器特点

自动辊道擦拭器专为清理辊面而设计

一、安装简单，可以借助原有刮刀位置安装

二、洁净度高，可长期保证辊面处于洁净状态

三、效率高，可以快速去除辊道表面各种粉尘及颗粒

四、快速更换擦拭材料，每次仅需几秒

03 擦拭器与刮刀比较

04 自动辊道擦拭器组成

自动辊道擦拭器主要由以下部分组成：

一、 在线设备本体

二、气动系统

三、电控系统

4.1 在线设备本体

一、以压缩空气为动能，实现全自动运行

二、擦拭单元可以选择多种擦拭材料满足不同要求

三、实现擦拭布快速更换

四、可定点对辊道表面缺陷进行清除

4.2 气动系统

一、实现擦拭头快速横移

二、实现擦拭单元压紧力的在线调整

三、现场无污染

4.3 电控系统

一、PLC对系统进行全面控制

二、操作、控制以及气动元件集中

05 自动辊道擦拭器功能描述

一、自动擦拭

      将操作按钮打到“自动位置”擦拭单元自动进入工作状态，擦拭布也紧紧贴服于辊面，擦拭头延辊道轴向方向横移，在限位开关检测到位置后进行换向，这样周而复始对辊道表面进行擦拭。

二、定点清除辊面异物

      当辊道表面有划伤或粘有异物采用该功能对辊面进行清理，将擦拭器运行到换布位置更换好需要擦拭材料，手动将擦拭单元横移到需要清理位置，并将擦拭头开出使其牢牢贴服于辊道表面，利用擦拭材料将辊道表面缺陷处理好。

三、快速更换擦拭材料

      经过运行当擦拭需要更换材料时将“自动按钮” 转换到“手动位置”擦拭头自动运行到“更换位置” ，擦拭头自动离开辊面处于更换状态，人工将擦拭头上需要更换材料迅速拆下然后快速贴上新的擦拭材料，再将按钮转到“自动位置”擦拭器即可投入自动运行。

      整个过程仅需几秒钟。

06 原有刮刀擦拭辊道表面

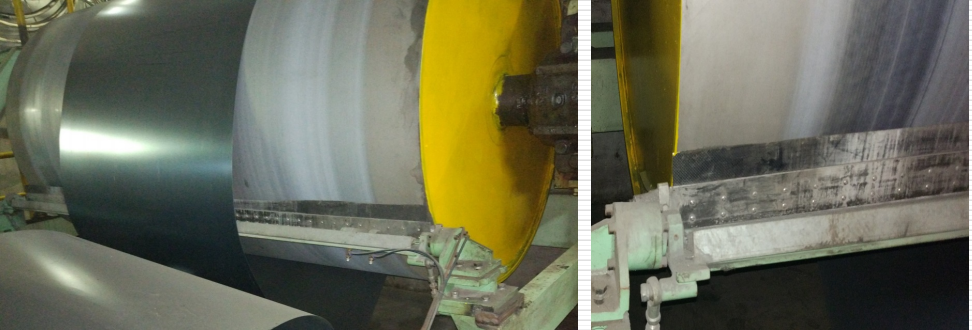

二冷1#镀锌线更换前采用刮刀刮削的辊道表面状况

06 自动辊道擦拭器安装后效果

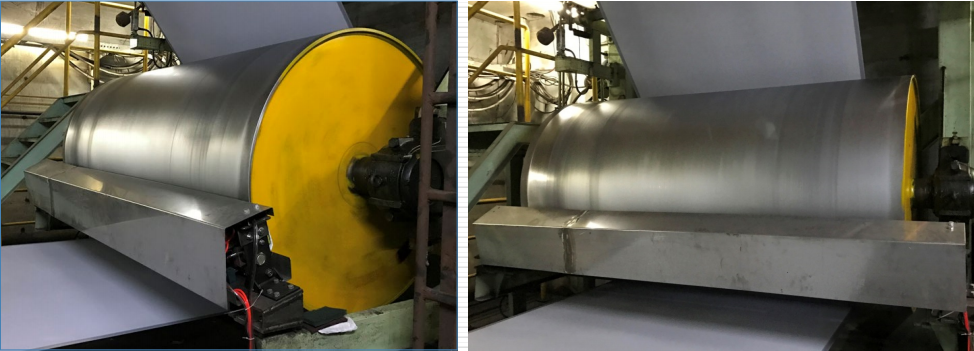

二冷1#镀锌线同支辊道自动擦拭器使用24小时后的表面状态

06 自动辊道擦拭器安装后效果

英国Tata专家现场参观擦拭器使用情况

07 现场关注问题

1）擦拭器工作效率

擦拭器的设计理念是主动防御型清洁机构，不让灰尘在辊道表面沉积，而是保持辊面常新。

2）系统是否有油滴落

整个系统全部采用气缸传动，无需加油，更不会滴落

3）是否有粉末滴落

擦拭下的脏物大部分粘结在擦拭材料表面，即使滴落也会落在我们设计的收集盘上，确实不好安装收集盘的地方我们建议刮刀保留，用于收集脏物

4）擦拭材料的更换

机组不停机，擦拭器离线到定点的安全换材料区域，操作人员快速进行材料更换，仅需几秒

5）设备维护是否复杂

设备维护简单，根据辊面情况定期更换擦拭材料，设备本体需要维护工作不多

6）设备空间小是否能安装

擦拭器做的一辊已设计，不管设备空间大小均要根据现场设计才能确认是否能安装

9）边丝对擦拭器的影响

如果有边丝应该不能装擦拭器，主要是担心边丝缠绕在擦拭器上造成损坏

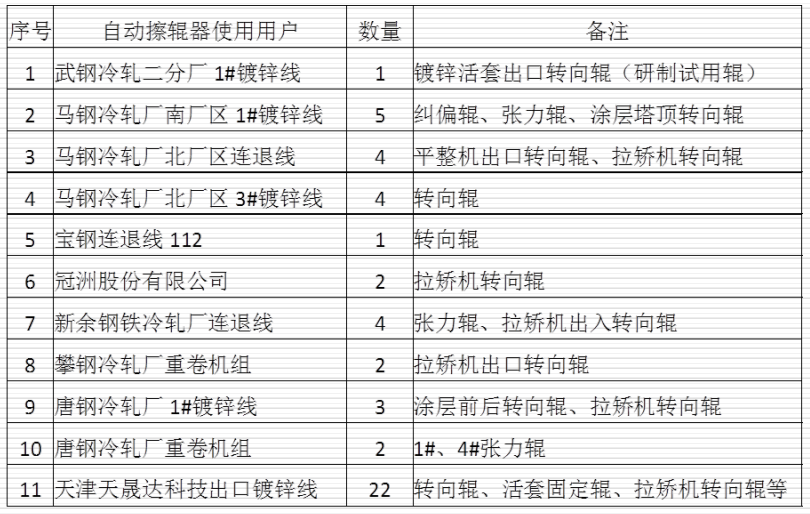

08 自动辊道擦拭器应用

09 专利技术

一种辊道自动擦拭器，专利号：ZL201720328596.7

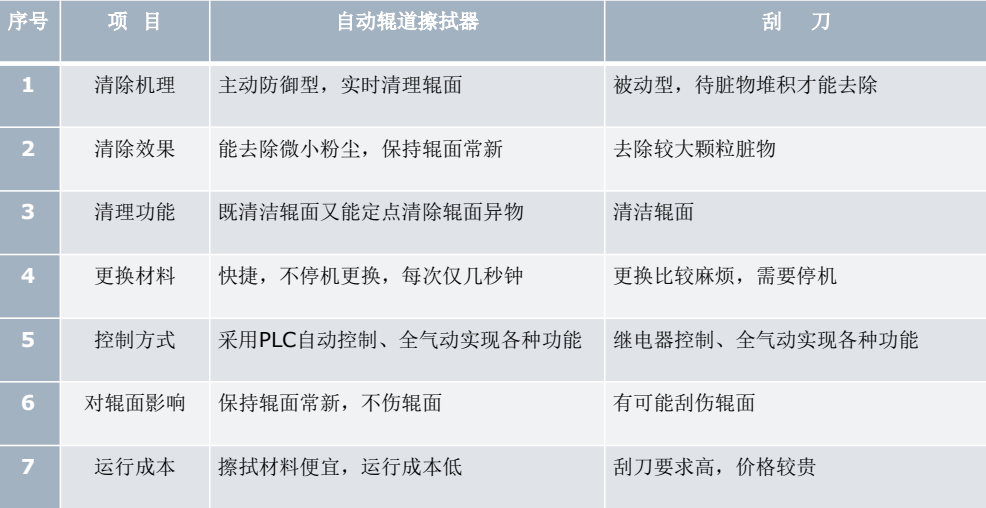

自动辊道擦拭器与刮刀功能比较

       刮刀是现阶段镀锌和连退机组各种辊道清理的常用设备，其主要起到清理辊道表面的作用；自动辊道擦拭器是针对辊面残留金属粉尘而设计的新型辊道清理设备。上述两种辊道清理装置功能比较如下：
